Las variaciones de temperatura durante la entrega de última milla son responsables de una parte desproporcionada de las pérdidas anuales de la cadena de frío: vacunas estropeadas, productos biológicos comprometidos, envíos de productos del mar de primera calidad rechazados. La bolsa aislada al final de esa cadena suele ser lo último que se evalúa y el primer lugar donde realmente ocurre la falla.
Para los gerentes de abastecimiento y directores de productos en logística médica, distribución biofarmacéutica y entrega de alimentos premium, la cuestión de ingeniería no es si un refrigerador suave parece adecuado, sino si el método de construcción es realmente capaz de mantener un ambiente de temperatura controlada durante 48 a 72 horas en condiciones ambientales y de manipulación reales. La respuesta depende de tres cosas: cómo se construyen las uniones, qué hace el aislamiento cuando se moja y si los materiales en contacto con la carga útil cumplen con los estándares de cumplimiento que requiere la aplicación.
Por qué la construcción cosida es estructuralmente incompatible con los requisitos de la cadena de frío
Los problemas con los refrigeradores blandos cosidos en aplicaciones de cadena de frío no son fallas de rendimiento en el sentido del consumidor: una bebida caliente, una bolsa de hielo derretida. Son modos de falla estructural que comprometen simultáneamente tanto la integridad térmica como la seguridad biológica.
Cada vez que la aguja pasa a través de una membrana impermeable se crea una perforación. Una costura típica genera varios cientos de estas perforaciones por metro de longitud de costura. La cinta para costuras cubre estos agujeros adecuadamente en condiciones estables y de baja tensión. Bajo el ciclo térmico que se produce durante el uso de la cadena de frío (transiciones repetidas entre el almacenamiento refrigerado, los entornos de carga ambiental y las áreas de carga de vehículos), las uniones de las cintas adhesivas se expanden y contraen a velocidades diferentes a las del TPU subyacente. Con el tiempo, y a menudo dentro de un solo ciclo de vida de envío, los bordes de unión se levantan y las perforaciones debajo se convierten en vías activas de fuga.
Se siguen dos consecuencias que se agravan entre sí.
El primero es el puente térmico. Las costuras comprometidas permiten que el aire frío escape y el calor ambiental se infiltre en la línea de costura, los lugares exactos donde coinciden la debilidad estructural y la vulnerabilidad térmica. Los tiempos de retención de hielo disminuyen no porque el aislamiento se haya degradado sino porque la cubierta ya no está sellada herméticamente. Una bolsa con capacidad para retener hielo durante 48 horas en condiciones de prueba controladas puede durar 20 horas en manipulación logística real.
El segundo es un peligro biológico que recibe menos atención pero que conlleva un riesgo real de cumplimiento. Cuando la condensación derretida o la humedad de la carga útil se filtra a través de una costura comprometida hacia el espacio entre el revestimiento y la espuma aislante, no puede drenar ni secarse. En el ambiente cerrado, oscuro y húmedo entre el revestimiento y la espuma, se produce, como era de esperar, el crecimiento de moho y bacterias. Para las bolsas utilizadas en el transporte médico o la logística de alimentos frescos, este no es un riesgo de contaminación abstracto: es una violación directa de los estándares sanitarios que requiere la aplicación y una responsabilidad que recae en la marca cuyo nombre está en el producto.
Estos son resultados estructurales del método de construcción, no fallas de control de calidad. Una hielera bien hecha tiene las mismas vías de falla que una mal hecha; La línea de tiempo hasta el fallo difiere, el modo de fallo no.

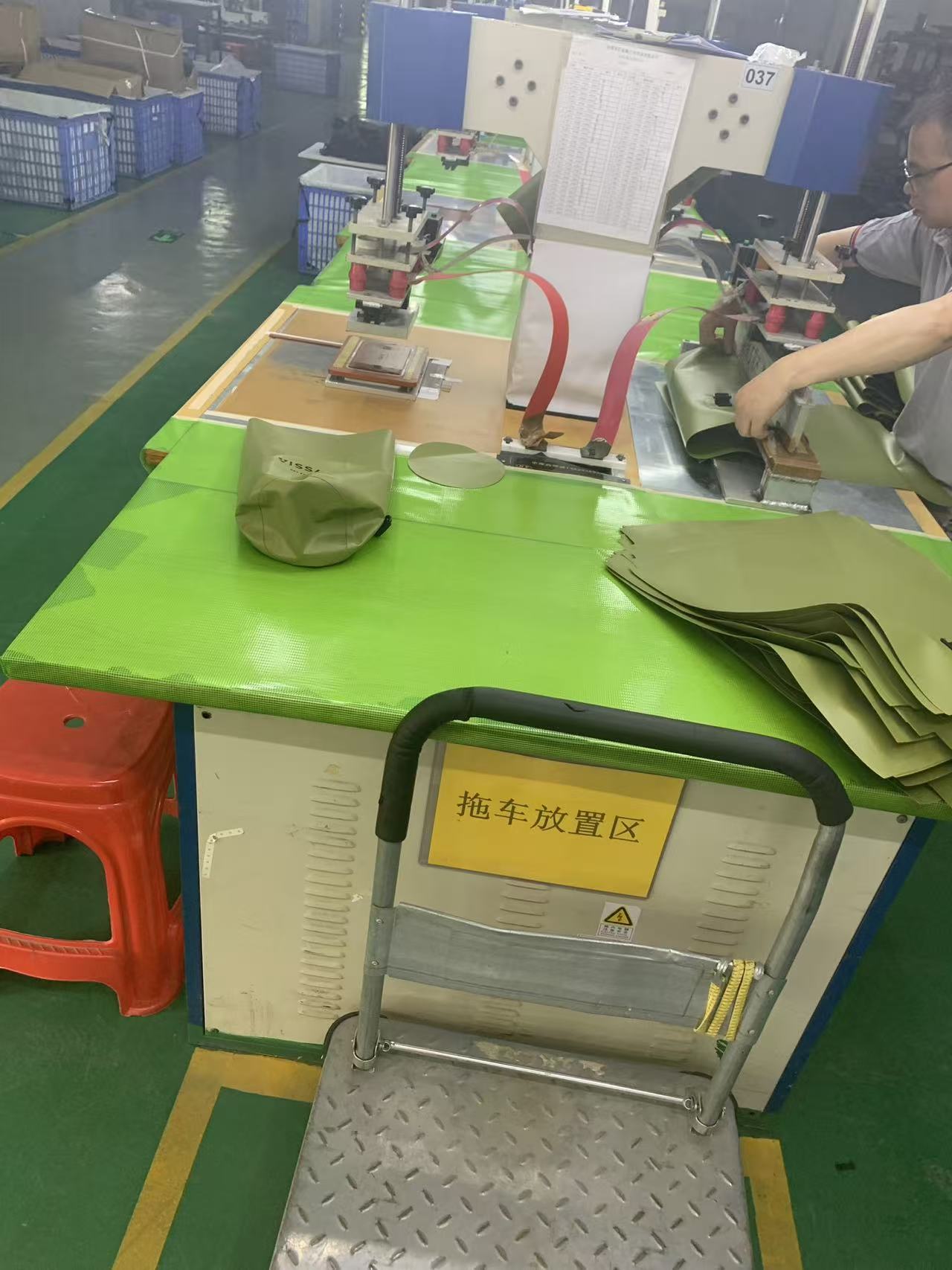

Soldadura por RF a 27,12 MHz: cómo se logra realmente el sello hermético
La soldadura por radiofrecuencia (RF), también llamada soldadura de alta frecuencia o HF, resuelve el problema de la costura cosida al eliminar la costura como un elemento estructural distinto. La zona de unión se convierte en material continuo en lugar de dos paneles unidos por hilo.
El proceso funciona mediante calentamiento interno en lugar de conducción superficial. Cuando los materiales de TPU se colocan dentro de un campo electromagnético alterno a 27,12 MHz (la banda de frecuencia ISM designada para uso industrial)soldadura por radiofrecuenciaequipo: las moléculas polares dentro del TPU intentan realinearse con cada oscilación del campo: aproximadamente 27 millones de veces por segundo. La fricción de este movimiento molecular genera calor uniformemente en todo el material en la zona de soldadura. Bajo presión neumática aplicada simultáneamente, el material en la interfaz entre dos paneles alcanza la temperatura de fusión y las capas se fusionan a nivel molecular.
Cuando se retira el campo y el material se enfría bajo una presión sostenida, la interfaz entre los dos paneles originales ha desaparecido estructuralmente. La zona de soldadura es una sola pieza de material. En las pruebas de tracción destructivas, esta zona normalmente falla en la tela base antes de que la línea de soldadura ceda; la soldadura no es el punto débil.
Específicamente para aplicaciones de cadena de frío, lo que proporciona este método de construcción es un recipiente interior hermético sin vías de penetración. No hay agujeros para agujas, ni bordes de cinta, ni canales de costura doblados donde se puedan acumular líquidos. La superficie interior lisa y continua de TPU se puede limpiar o esterilizar con desinfectantes de grado médico sin preocuparse de penetrar una costura comprometida. La condensación, el agua helada derretida y los fluidos médicos derramados permanecen en la superficie y no migran a la cavidad de aislamiento. Esa es la base estructural de la afirmación de seguridad biológica, no una propiedad material del TPU únicamente.
La misma lógica de construcción se aplica a la afirmación de rendimiento hidrostático. Un enfriador suave soldado por RF, fabricado y probado adecuadamente, mantiene 1,0 bar de presión interna sin emisión de microburbujas desde ninguna costura o punto de cierre. Esto corresponde a la presión hidrostática de una columna de agua de 10 metros (mucho más allá de las tensiones físicas del manejo logístico) y confirma que el sello hermético se mantiene en condiciones más exigentes que las que produciría cualquier escenario de entrega de última milla.

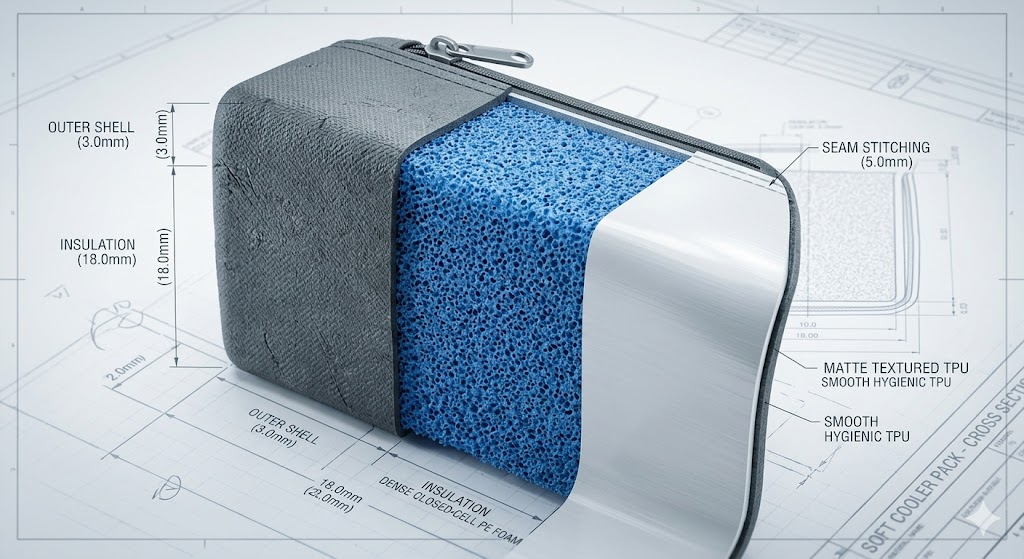

Espuma de celda cerrada: la ingeniería térmica detrás de tiempos de espera de 48 a 72 horas
Una capa exterior hermética soluciona el problema de fallo de la costura. Mantener temperaturas controladas durante 48 a 72 horas en condiciones ambientales adversas requiere que la capa aislante haga su trabajo continuamente, lo que significa que debe seguir haciendo su trabajo incluso cuando se moja.
La espuma de celda abierta tiene una estructura interna interconectada. Cuando ingresa humedad (por condensación, daños menores en el revestimiento o el ambiente húmedo de ciclos de carga repetidos), se propaga a través de la matriz de espuma y permanece allí. La espuma húmeda de células abiertas pierde resistencia térmica rápidamente; el efecto aislante del gas atrapado es reemplazado por la conductividad térmica del agua. Para una bolsa calificada en pruebas de retención de hielo en condiciones secas, el rendimiento en el campo será significativamente peor una vez que el aislamiento haya absorbido la humedad.
Los refrigeradores blandos de grado médico utilizan espuma de células cerradas de alta densidad (NBR (caucho de nitrilo butadieno) o EVA de alta densidad premium son los grados relevantes), donde cada burbuja de gas está completamente sellada de sus vecinas. La transferencia de calor a través de la convección dentro de la espuma se elimina porque no existe una vía para el movimiento de aire o fluido entre las celdas. La transferencia de calor conductivo se minimiza mediante el llenado de gas de cada celda sellada. Esto produce valores R considerablemente más altos que las alternativas de celda abierta con un espesor equivalente.
El comportamiento frente a la humedad es igualmente importante. La espuma de células cerradas es inherentemente impermeable a nivel del material: la estructura de células selladas evita físicamente la absorción de agua independientemente de la exposición. Una bolsa que experimenta condensación interna durante un envío de 72 horas tendrá un aislamiento que funcionará con el mismo valor R en la hora 72 que en la hora uno. Esa consistencia es lo que hace que las especificaciones de mantenimiento de temperatura durante 72 horas sean alcanzables y verificables en lugar de aspiracionales.

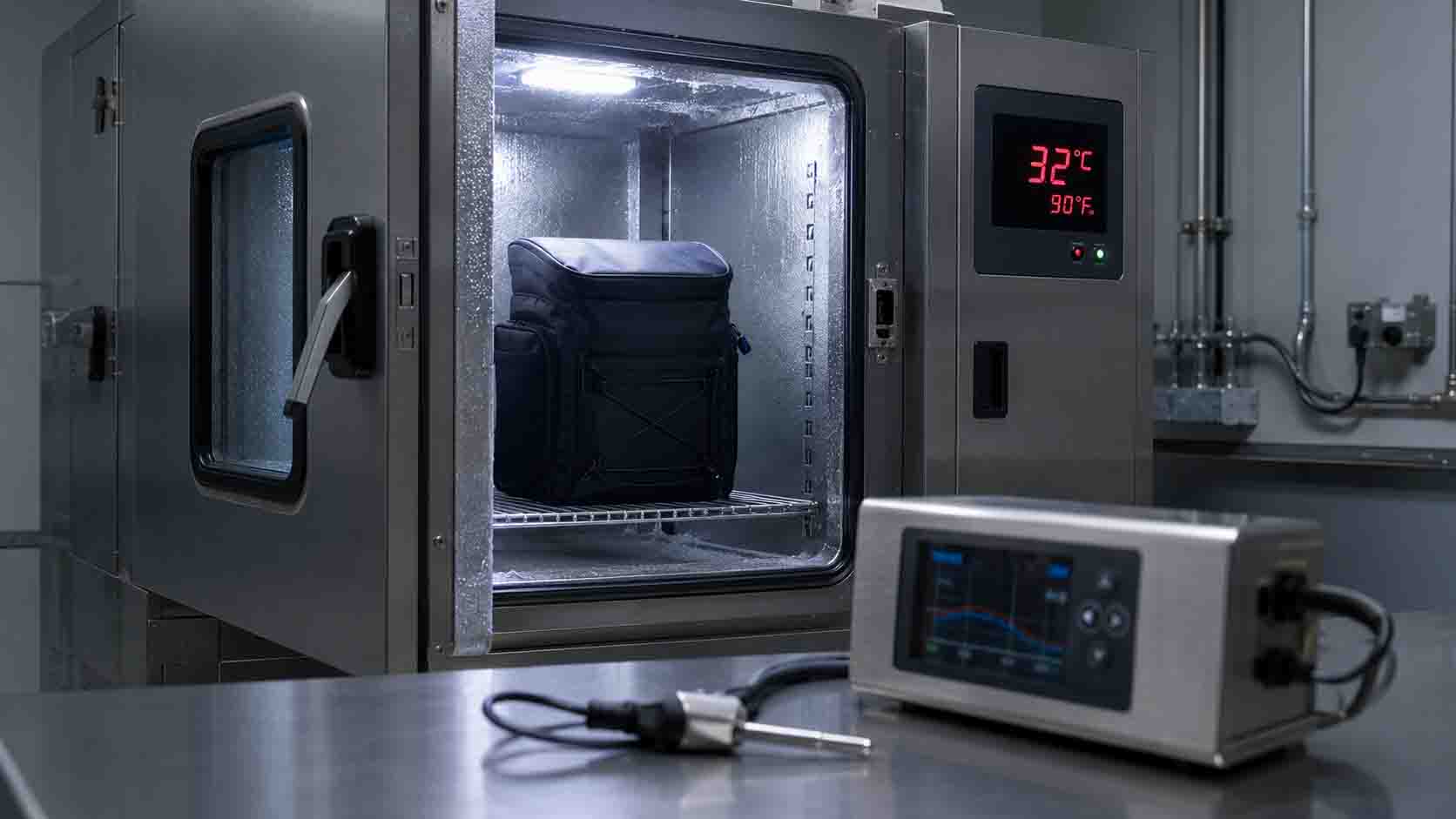

Para aplicaciones que requieren ventanas de temperatura específicas (de 2 °C a 8 °C para productos biológicos, bajo cero para ciertos productos farmacéuticos), la combinación de densidad de espuma, espesor de espuma y volumen de material de cambio de fase se puede diseñar para mantener un rango definido en condiciones ambientales específicas. Esta es una conversación sobre especificaciones, no un parámetro fijo del producto; todas las variables relevantes son ajustables dentro del marco de fabricación.
El beneficio estructural es secundario, pero vale la pena destacarlo específicamente para aplicaciones médicas: la espuma de células cerradas de alta densidad proporciona una protección significativa contra impactos para viales frágiles, recipientes de vidrio y jeringas precargadas sin necesidad de una cubierta exterior rígida. La espuma actúa como amortiguación distribuida sobre la carga, reduciendo las fuerzas máximas de impacto en cualquier punto de contacto.
Especificaciones del material de TPU: lo que realmente requiere el cumplimiento de la FDA y REACH
Para los refrigeradores blandos utilizados en el transporte médico o la logística de calidad alimentaria, el material en contacto directo o indirecto con la carga útil debe cumplir con estándares regulatorios definidos; no solo evitar las sustancias problemáticas más obvias, sino también contar con un cumplimiento documentado para la aplicación específica.
El material relevante tanto para la carcasa exterior como para el revestimiento interior de las neveras portátiles blandas de grado médico es el nailon recubierto de TPU de 840 denier. El PVC es la alternativa tradicional y es significativamente más barato; también es cada vez más incompatible con el entorno regulatorio en el que operan estos productos. Los plastificantes de PVC, generalmente a base de ftalatos, están restringidos según la Proposición 65 de California y las regulaciones REACH de la UE. El PVC también se vuelve quebradizo a bajas temperaturas, lo que crea un riesgo para la integridad del material en aplicaciones de cadena de frío que utilizan hielo seco o alcanzan entornos de carga bajo cero.
El TPU evita ambos problemas. Mantiene una flexibilidad de hasta -30 °C, lo que cubre toda la gama de requisitos de temperatura de la cadena de frío. Es compatible con formulaciones sin BPA y sin PFAS, y los grados de TPU de grado alimenticio cumplen con la FDA para el contacto directo con alimentos. Específicamente para el revestimiento interior (la superficie que entra en contacto con el hielo, las bolsas de hielo y, potencialmente, la propia carga útil), el TPU antimicrobiano, libre de BPA y que cumple con las normas de la FDA es la especificación del material que cumple con los requisitos logísticos médicos y de calidad alimentaria.
El perfil de resistencia química del TPU también es relevante en aplicaciones médicas: resiste los desinfectantes concentrados utilizados para la esterilización entre usos, incluidas las soluciones a base de alcohol que degradarían los materiales de revestimiento menores con el tiempo. Un revestimiento que se puede limpiar agresivamente entre envíos sin degradar la superficie mantiene sus propiedades higiénicas durante una vida útil realista del producto y no solo durante el despliegue inicial.
Al evaluar a un socio OEM para aplicaciones de cadena de frío médica, la documentación relevante incluye certificados de cumplimiento de la FDA para materiales de revestimiento interior, informes de pruebas REACH que confirman la ausencia de sustancias restringidas y declaraciones de materiales libres de BPA/PFAS específicas para el lote de producción, no solo la línea de materiales general del proveedor. Estos documentos deben estar disponibles previa solicitud como parte de la incorporación de material estándar, no recopilados en respuesta a una consulta de auditoría específica.
Selección de un socio OEM para aplicaciones de cadena de frío médica
Los requisitos de ingeniería para un refrigerador suave genuino de grado médico (construcción hermética soldada por RF, aislamiento de espuma de celda cerrada, revestimientos de TPU que cumplen con las normas de la FDA) están bien definidos. Lo que varía es si un socio de fabricación específico cumple con esos requisitos con la disciplina de proceso y la infraestructura de documentación que exigen las aplicaciones de logística de grado médico y alimentario.
Las preguntas de auditoría que importan: ¿La instalación realiza pruebas de presión de las uniones por unidad o mediante muestreo por lotes, y con qué clasificación de barra? ¿Pueden proporcionar documentación de cumplimiento de la FDA para el material de revestimiento interior específico que se incluye en su producto, no solo su gama general de materiales? ¿Cómo se obtiene la espuma de celda cerrada y se valida la densidad en los lotes de material entrantes? ¿Se documenta el conjunto de parámetros de soldadura por RF según la especificación del material y cómo se verifica el cumplimiento en todo el volumen de producción?
Un fabricante con capacidad genuina en este espacio de aplicaciones responderá estas preguntas con detalle operativo. La ingeniería detrás del desempeño del mantenimiento de la temperatura durante 72 horas en condiciones logísticas reales es específica, verificable y no particularmente difícil de describir, lo que significa que las respuestas vagas son información significativa en sí mismas.
Preguntas frecuentes
¿Cuál es la principal ventaja de la soldadura por RF sobre la costura en refrigeradores blandos médicos?
La soldadura por RF fusiona paneles de TPU a nivel molecular, produciendo un interior hermético continuo sin orificios para agujas, sin cinta de costura y sin vías de penetración de humedad o contaminación. Para aplicaciones médicas y alimentarias, esto elimina tanto los puentes térmicos que reducen la retención de hielo como el riesgo de contaminación biológica creado cuando la humedad se infiltra en la cavidad aislante de una bolsa cosida. La superficie interior de un refrigerador soldado por RF se puede esterilizar completamente; la cavidad aislante de un refrigerador cosido no puede hacerlo.
¿Pueden los refrigeradores de espuma de células cerradas mantener la temperatura de forma fiable durante 72 horas?
En las condiciones adecuadas, sí, pero la especificación debe ser precisa sobre cuáles son esas condiciones. La espuma de celda cerrada de alta densidad, combinada con una cubierta hermética soldada por RF y un cierre hermético, mantiene su valor R nominal continuamente porque la espuma no absorbe la humedad que degradaría su resistencia térmica. El tiempo de espera real depende de la temperatura ambiente, la masa de la carga útil, el volumen del material de cambio de fase y la frecuencia con la que se abre la bolsa. Para ventanas de temperatura específicas (de 2 °C a 8 °C para productos biológicos, por ejemplo), estas variables se pueden modelar y probar en condiciones ambientales definidas para producir una especificación de rendimiento verificable.
¿Los refrigeradores blandos de TPU cumplen con las normas para el transporte de productos biológicos y vacunas?
Las formulaciones de TPU de calidad alimentaria que cumplen con la FDA cumplen con los requisitos de materiales para aplicaciones de transporte de vacunas y productos biológicos. Las especificaciones relevantes son libres de BPA, libres de PFAS y compatibles con la FDA para el contacto con alimentos, que para aplicaciones médicas es el estándar de referencia relevante. El revestimiento interior también debe ser químicamente resistente a los desinfectantes utilizados para la esterilización entre usos. La documentación de cumplimiento debe ser específica del material del revestimiento y del lote de producción utilizado en su producto, no una declaración de capacidad general del proveedor.
